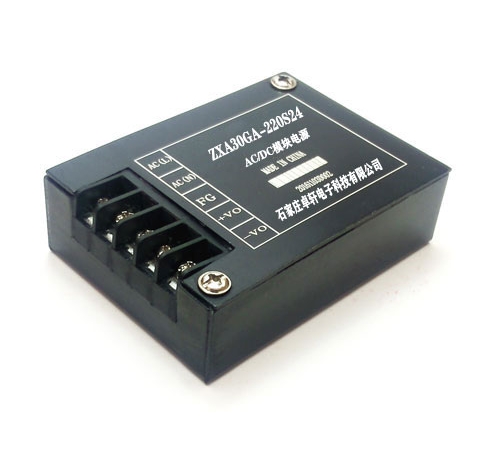

便装式模块电源10W-30W

在线咨询全国热线
189-0339-0754

产品特点
■宽输入电压范围，单、双、叁路输出
■ 典型转换效率88%
■ 200KHz 工作频率
■ 内置输入滤波器
■尺寸：70*52*16（mm）

典型应用
  ■ 工业仪表、数字电路、电子设备
  ■ 卫星导航、遥感遥测、地面通讯、便携设备

项目			技术参数			条件或标准
输入特性			最小值	额定值	最大值
	输入电压范围（ Vdc）		18	24	40
输出特性	输出电压（Vdc）	Vo	11.88	12.00	12.12
	输出电流（A）	Vo	--	1.6A	--
	输出短路保护		自恢复			额定输入
	过流保护		＞110%
	电压精度		±1%Vo
	纹波噪声(mv）		＜1%Vo			20MHz BW
	温度系数		<+0.2%℃
	电压调整率		<+0.2%
	负载调整率		<+0.5%			10%～100%负载变化
	动态响应		400us
	温度变化率		<+0.02%
	效率		≥85%
	遥控功能		低电平关断，高电平开启。			可选装
	REM与 –Vin(参考地)相连，遥控关断，要求VREM 小于0.4V；REM悬空或与+Vin相连，模块工作，要求VREM大于1V。
	过温保护		有			90℃ 降温自恢复
	工作频率		200KHZ
工作环境	工作壳温		-40℃～+70℃			军用级(型号尾椎加J)
			-25℃～+60℃			工业级
	储存温度		-55℃～+105℃
	工作湿度		10%RH～90%RH
	储存湿度		5%RH～95%RH
安全性能	隔离耐压		1000Vdc、持续时间1min（漏电流≤5mA）			输入对输出
			1000Vdc、持续时间1min（漏电流≤5mA）			输入对外壳
			500Vdc、持续时间1min			输出对外壳
	绝缘电阻		≥500MΩ

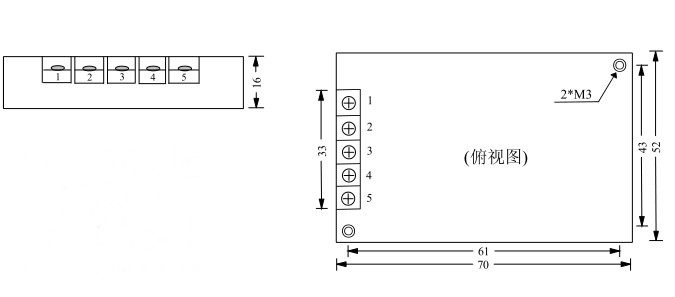

其它	外形尺寸( mm)		70×52×16（具体见附图）
	冷却方式		传导散热
	安装方式		端子接线式
	重量（kg）		0.13kg
