广泛应用：工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
■1：2或1:4宽电压输入范围
■ 国际标准引脚方式
■ 典型转换效率85%
■ 具有良好的屏蔽抗干扰功能及电磁兼容性
■ 具有输出过流、短路保护、过热保护、自恢复等功能
■散热方式：自然冷却
■尺寸：50.8mmx25.4mmx11.18mm
■宽工作温度范围：工业品-25℃-﹢85℃ 军品-40℃-﹢85℃
■有良好的屏蔽抗干扰性能及电磁兼容性、输出过流、短路保护、 过热保护 、 自恢复等功能
一、电气性能参数
| 项目 | 标称输入电压（VDC） | 最小 | 标称 | 更大 |
输入电压范围 |
12 | 9 | 12 | 18 |
| 24 | 18 | 24 | 36 | |
| 48 | 36 | 48 | 75 | |
| 110 | 72 | 110 | 144 | |
| 18 | 9 | 18 | 36 | |
| 36 | 18 | 36 | 75 | |
| 输出电压精度 | ≤±1%Vo | |||
| 电压调整率 | ≤±2%Vo | 输入全范围电压变化 | ||
| 纹波噪声 | ＜1%Vo | |||
| 过流保护 | ＞110% | |||
| 负载调整率 | ≤±1%Vo | 20~额定负载变化 | ||
| 效率 | ≥85% | 标称输入电压、输出满载 | ||
| 短路保护 | 有 | 长期自恢复 | ||
| 工作频率 | 300KHz | |||
| 工作温度 | 工业品-25℃-﹢85℃ 军用品-40℃-﹢85℃ |
|||
| 隔离电阻 | 500MΩ | |||
| 储存温度 | 工业品-45℃-﹢105℃ 军用品-55℃-﹢105℃ |
|||
| 工作湿度 | 5%-85%HR | |||
| 储存湿度 | 5%-95%HR | |||
隔离耐压 |
输入-输出-1500VDC 输入-地-1500VDC 输出-地-1500VDC |
漏电流≤3mA |
||
| 散热方式 | 自散热 | |||
| 安装方式 | PCB焊接式 | |||

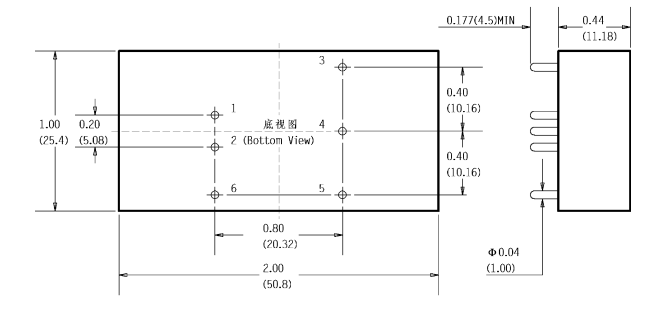

二、外形尺寸及管脚定义（单位mm）

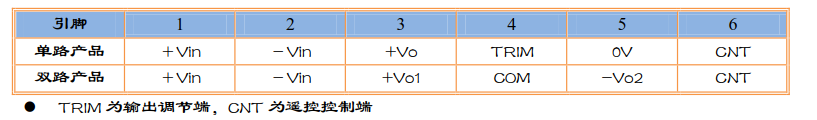

三、管脚定义功能
OY0O8X%40(~V1~%5BCL5CW.png)
<
<
<
